技术产品

适用于各种尺寸蜡烛的包装机

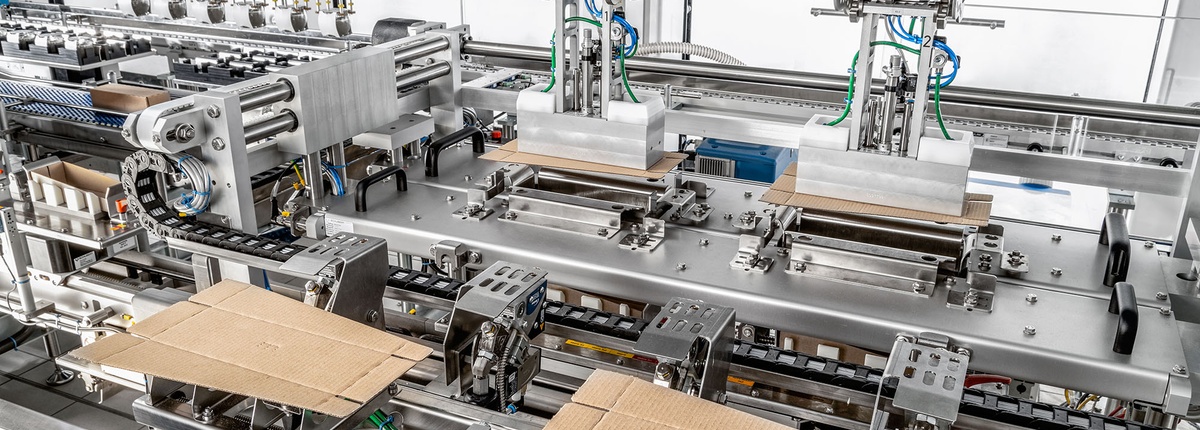

十一米长的Multipacker能够完成所有包装流程

机器人将蜡烛放入保护性的纸板套筒中。

改用平板的胚料后,大大简化了包装过程。

玻璃罐装蜡烛每三个装入一个托盘。

客户需求

更好的包装质量以及快速的格式更换适用于香氛蜡烛

SER Wax Industry选择了Schubert(舒伯特)的端到端包装解决方案

SER Wax Industry以其Price's 品牌的优质蜡烛而闻名,是白金汉宫精选的皇室供应商之一。蜡烛不仅有助于在招待会、庆祝活动或皇家仪式上营造温馨的气氛,在很多日常场合也备受欢迎。玻璃罐装的蜡烛特别实用且吸引人,因为这样不会在桌布上留下蜡质,随风也不容易熄灭。为了运输这些产品,一台TLM Multipacker将所有的包装过程都集中到了一条生产线上。Schubert还对包装纸盒进行了优化,以实现自动化。

SER Wax Industry位于距离意大利都灵不远的Santena,为各种领域生产和加工蜡产品,包括高级罐装蜡烛。生产商一直是费力地用手工包装这些产品。过去,除了耗时的手工作业外,各种不同的、有时是双重胶合的纸板格式也导致了高成本。客户受益于舒伯特在自动化方面的专业知识,使这些工作更有效、更简单。目标从一开始就很明确:一台产量大、包装质量高、格式更换快速的包装机,同时能够降低成本,无人工包装任务,且无论大小玻璃容器都能够安全包装。

解决方案

该解决方案如何满足要求?

一台能够在一条生产线上灵活结合不同的包装流程的包装机

项目初始,舒伯特的包装开发人员对包装进行了修改和优化。现在只使用平板的胚料,而不是各种各样的纸板样式。我们的专业人员实施了一种与机器兼容、安全且具有成本效益的纸板包装,只用单个系统就能满足所有的格式——尺寸范围从饮料瓶到罐头瓶。利用一个纸盒系统应用于所有格式,使包装过程的复杂性大大降低。这也是为什么格式转换只需10到20分钟的原因。

这条由机器人支持的生产线长度11米,能够包装6种不同的产品格式以及13种不同的纸盒格式。它由六个TLM框架组成,总共配备了六个F2机器人和三个F3机器人。由舒伯特自主开发的Transmodul(运输小车)将各个包装过程相互连接起来。

新开发的纸盒包装和基于机器人的机器技术相结合,使得SER Wax的自动化解决方案非常高效、强大且可靠。

一览

  • Multipacker将所有包装过程集成到一条生产线
  • 由舒伯特开发的包装
  • 自动化确保了温和安全的产品处理

经验之谈

"我们成功地实施了机器兼容、安全且具有成本效益的纸板包装,用单一的系统适用于所有格式——尺寸范围从饮料瓶到罐头瓶"。

技术细节

由六台子机组成的 Multipacker

将罐装产品装载到传送带上,并利用一个大型水平螺旋输送机轻柔地将它们按规定的间隔进行分组。然后是第一个包装步骤,将较小的玻璃罐单独插装到纸板套筒中。套筒不仅用来保护罐体,同时也是为了达到营销的目的。F3机器人从料库取出平板胚料,竖立成型并放置在Transmodu上,以便F2机器人能够将罐子精确地放入其中。然后在每个套筒上涂上胶水线,由一个F2机器人对胶水线进行定心和紧压以完成初级包装。大罐子不装在套筒里,而是利用一种特殊的分离纸板对其进行预先分组,而后再进一步加工。

在生产线的第二段,机器人将三个准备好的蜡烛放入纸板托盘。然后,既可以将这些托盘单个加盖,也可以将每两个托盘合并一起加盖并密封。这就形成了稳固的3支装或6支装蜡烛纸盒,能够轻易地堆叠起来。

对于小罐子产品,Multipacker能够实现每分钟105罐或35盒3支装产品或17.5盒6支装产品的产量。而对于大罐子产品,可以达到每分钟45个罐,或15盒3支装产品的产量。



总体性能
  • 单条产线多重包装
  • 每分钟105罐或35盒
  • 温和的产品处理
  • 包装由Schubert进行优化
  • 使用Transmodul(运输小车)
