乳制品

高效灵活的自动化解决方案

F4机器人从产品传送带上拾起塑料泡罩盒,并把它们放置在Transmodul(运输小车)的正确位置上。

预分组后的奶酪包装充分利用了陈列盒中的空间。

为了能够将上盖嵌入到位,泡罩盒被挤紧后通过一个特殊的切口放置入纸盒。

客户需求

将装有切片奶酪的塑料泡罩盒包装到纸盒中

特殊的预分组使每个纸箱能够增加一层塑料泡罩盒

Schubert包装线使陈列纸盒中多放入了10%的切片奶酪

奶酪制造商和供应商Jermi向超市供应切片奶酪,比如Gouda奶酪和Edamer奶酪。为了满足更高的需求,现有产量必须翻倍。然而,带孔的切片奶酪有一个特点:为了使每个包装中都有相同的产品重量,需要对每个塑料泡罩中的切片数量进行调整。相同重量下,孔多的奶酪切片需要更大的体积,并且需要更多的保护气体进入包装中。这导致深拉泡罩在高度和盖子曲率方面不断变化。对Jermi公司来说,这意味着在现有生产线上,装在纸盒中的奶酪包装数量会不断变化。而现在, 感谢Schubert的TLM生产线特殊的预分组流程,为客户提供了一个更加有效的包装解决方案。

解决方案

该解决方案如何满足需求?

将陈列纸盒完全装满

在Jermi,一条由五个子机器组成的紧凑型TLM包装生产线现已投入运行。在该系统中,F4机器人将装有切片奶酪的包装盒预先分组,然后堆叠在陈列纸箱中。泡罩盒被压缩并充分利用纸箱中的空间。

一览

  • 特殊的预分组使更多的产品能够放入纸箱
  • 二次包装的有效利用
  • 用纸箱或塑料箱包装

引用

“感谢特殊的预分组,使我们可以在陈列纸盒中再多装一层塑料泡罩盒。”

技术细节

特殊的预分组提高了效率

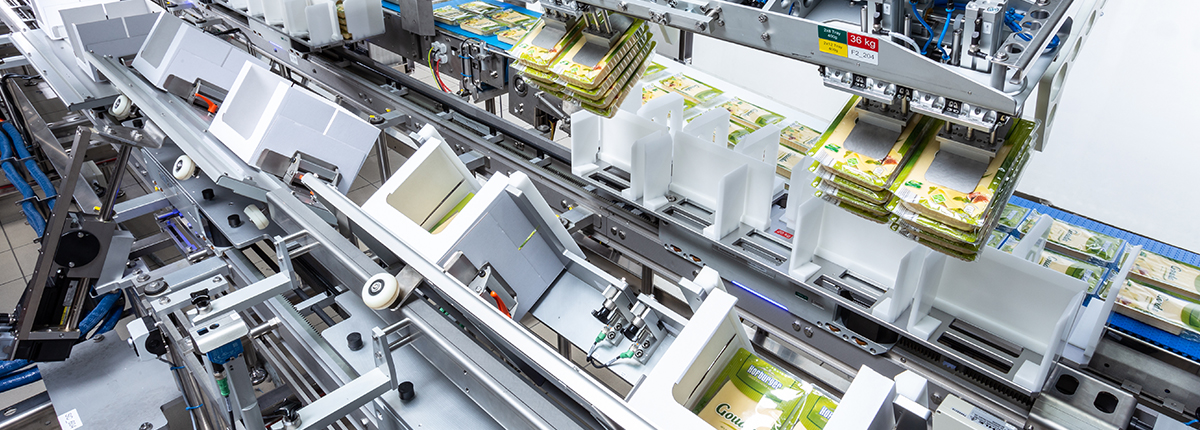

系统中集成了两条Transmodul (运输小车) 线路。其中一条将产品进行预分组,另一条运输陈列纸箱。装有奶酪的包装盒通过系统时,纸盒坯料从料盒中被取出并竖立成型。F4机器人从进料传送带上拾起装有奶酪的泡罩盒,并将它们放置在Transmodul (运输小车)上合适的卡盒中。F2机器人从卡盒中取出预分组的装有奶酪的包装盒,并将其堆放在倾斜的陈列纸盒中。最后,为了能够从上方将盖子扣入陈列盒,机器人将塑料泡罩盒挤紧放入盒中。TLM机器也可将泡罩盒装配在塑料箱中。现在该包装系统使客户能够实现高效生产。

总体性能
  • • 5台子机器
  • • 每分钟270件产品
  • • 多达13种规格
  • • 使用特殊的预分组
  • • 使用Transmodul(运输小车)
