乳制品

牛奶盒的包装和托盘码垛

在Valio(蔚优)的两个生产基地,Schubert生产线由四台子机器组成,可确保在装箱和托盘码垛时具有高度的灵活性。

产品分两路进入到生产线上。

F2机器人通过纸箱成型工具同时按压两个纸箱胚料。下方的Transmodul (运输小车)此时也已准备完毕。

F2机器人将预先分组的产品放入纸箱中。

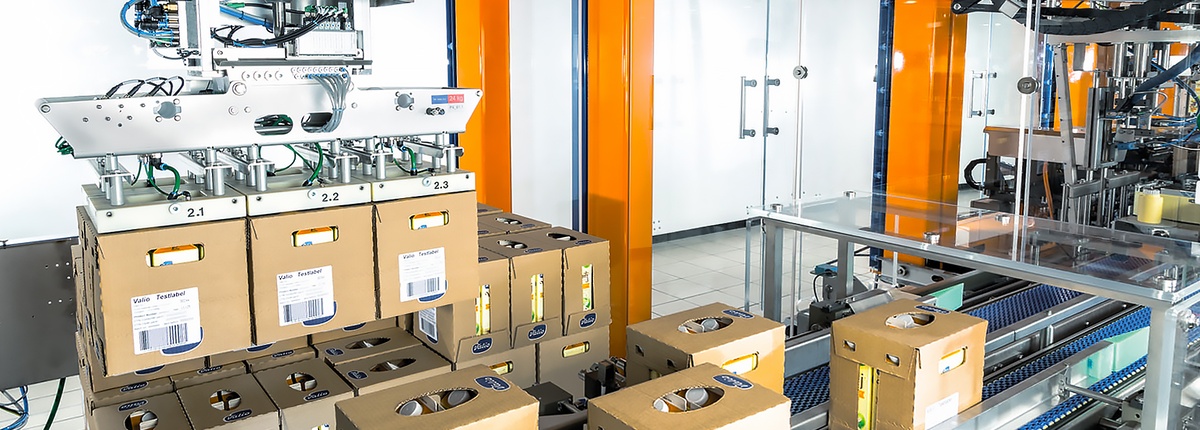

然后,F2机器人将纸箱放准备好的托盘上。

装在利乐包里的“Vanilj”,是Valio(蔚优)使用全新的Schubert生产线装箱和托盘码垛的乳制品之一。

客户需求

Schubert为两个生产基地提供两条设计相同的生产线

可扩展包装线确保灵活性

Schubert为Valio(蔚优)打造两条高效的装箱和托盘码垛生产线,并可根据需求轻松进行扩展。

Valio(蔚优)已经委托Schubert(舒伯特)公司设计制造装箱和托盘码垛机器,在其两个生产基地用于其各种奶制品的饮料纸盒。

解决方案

该解决方案如何满足需求?

快速扩展,理想维护

两条包装线各由四台子机器组成。他们的任务是纸箱成型,将产品分组,装箱,关箱并在生产线的末端将其托盘码垛。两条生产线都具有高效率和易于扩展的特点:得益于Schuebrt的模块化技术,Valio可以在任何时候毫无问题地对生产线进行设置以满足新的需求。也就是说,可以根据需求集成更多的子机以达到更高的生产输出率,同样的,使用新的抓具也可以满足更多的包装尺寸。Transmodul(运输小车)则确保纸箱在生产线内能够高效运输。

一览

  • 两条相同设计的产线
  • 灵活的装箱和托盘码垛
  • 高生产线效率
  • 易于扩展
  • 高效维护
  • 使用Transmodul (运输小车)

附加值

得益于Schubert的模块化技术,Valio可以在任何时候毫无问题地对生产线进行设置以满足新的需求。

技术细节

灵活的自动化解决方案令客户信服

第一台子机用于纸箱成型。F3机器人从料库中取出两个纸箱胚料,并将它们传递给F2机器人。F2机器人带着胚料通过一个胶水喷嘴后,将它们通过纸箱成型工具成型,并将已成型纸箱放在Transmodul (运输小车)上,Transmodul (运输小车)将它们带到下一台子机中。在第二子机器中,产品传送带将饮料纸盒运送到数控轴,数控轴根据包装尺寸不同进行产品分组。F2机器人拾取产品组,并将其放置于Transmodul (运输小车)上的纸箱中。接着Transmodul (运输小车)移动到第三台子机中,将纸箱进行关箱。在移动过程中,集成在产线中多米诺喷码机会在箱体侧面进行喷码。在关箱单元,F2机器人将已喷胶纸箱的侧面折叠并下压。托盘码垛过程在第四台子机中进行。



总体性能
  • 四台子机器
  • 三种不同尺寸的饮品纸盒
  • 灵活的包装尺寸
  • 每分钟可高达233件产品
  • 每分钟可高达20箱
  • 每小时可高达24个托盘
