完全集成的药品包装机--作为交钥匙解决方案

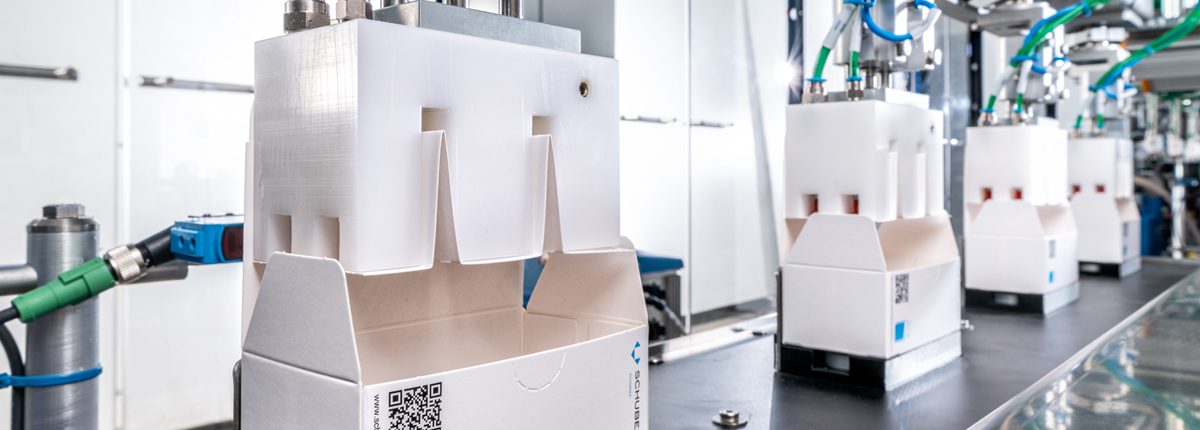

Schubert为纸盒隔档开发了一种与格式部件无关的竖立成型工艺。

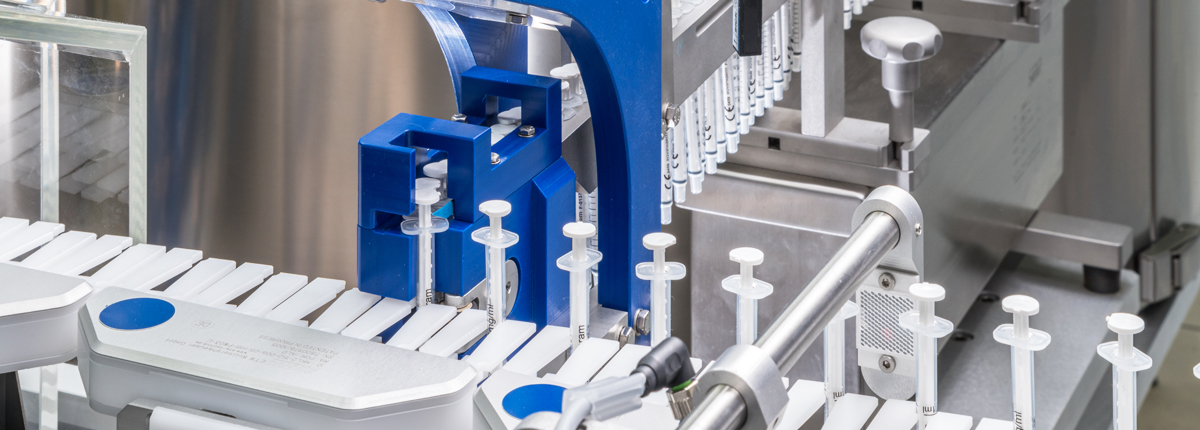

在Beckhoff的运输系统中，五支移液管分别被装载到一个移动装置上。

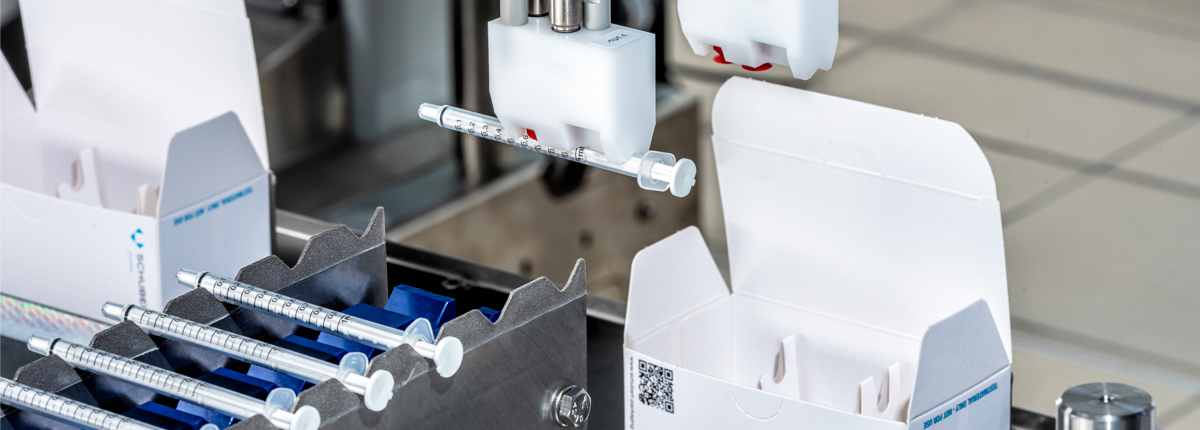

机器人取出一支移液管并将其放入纸盒。
贴有标签的小瓶被装入纸盒。
客户需求
为制药商Lundbeck（灵北制药）提供的完全一体化生产线
来自Schubert的交钥匙解决方案--用于安瓿和小瓶的药品包装机
丹麦制药公司Lundbeck在寻求一种用于安瓿和小瓶的全新包装系统，以现代化包装其治疗神经系统疾病的药物。在招标过程中，Schubert-Pharma作为Schubert Packaging Systems公司专门服务于制药业的业务部门以其完全集成的交钥匙解决方案中标。
由于新的药品包装机是要取代以前的生产线，所有的产品也都已经投入市场，换句话说，与机器兼容的药品包装以及所有的纸盒以及隔档都已经存在，不需要再另外开发。所以，这加速了招标过程，在合同给到Schubert Packaging Systems前的四个月内就完成了招标。当谈到对新药品包装机的要求时，对Lundbeck（灵北）来说特别重要的一点就是，包装区前没有大型缓冲区。为了实现这一目标，在预处理和包装之间只能有少量产品在运输途中。因此，传统的医药产品进料工艺是不可行的。
解决方案
该解决方案如何满足要求？
作为交钥匙工程的药品包装机
为了尽可能有效且安全地建立整个包装过程，Schubert-Pharma提供了一条完全集成的生产线。药品包装机的所有机械部件都是由Schubert采购，并作为一个交钥匙工程进行管理和交付。该生产线包括一台Schubert装盒机、一台B+S公司的贴标机和Pester公司的捆扎机、装箱机以及码垛机。Schubert-Pharma利用一个小型缓冲器和 Beckhoff XTS 运输系统，解决了将安瓿和移液器精确逐件进料直至装入盒中的难题。由于运输系统的灵活设计，Lundbeck车间现场的柱子不再是一个障碍。为了在一个解决方案中实现在生产车间进行产品贴标签、装盒、捆装、装入运输箱以及码垛的整个过程，我们设计了一个U型布局的药品包装机。Schubert还为各种纸盒隔档开发了一种通用的竖立成型工艺，这种工艺与格式无关，因此改变格式时不会占用任何时间。
一览
- 从进料到码垛都可靠安全的包装过程
- 通过格式多样性和格式更换简易实现灵活性
- Schubert 在制药方面的专业技术水平带来高质量工艺
技术细节
在一条生产线上提供灵活且工艺安全的包装解决方案
该药品包装机设计用于将两种不同尺寸的安瓿以1件、2件、5件或10件的规格包装到纸盒中。此外，还能够将小瓶（或带有移液器），单独包装在四种不同尺寸的盒中。所有格式都使用隔档以保护玻璃瓶。另外每个盒子中还附有一份说明书或说明册，然后贴上标签。
整个过程，从纸盒和隔档的竖立成型，到产品和药品说明书的装载，再到关盒和贴标签，都是通过Transmodul运输机器人进行处理的。Transmodul建立了一个安全、封闭的包装过程。Schubert在制药领域的经验以及先进的机器人技术，能够确保所有产品和包装公差符合要求。
使用Beckhoff系统进行逐件送料
这台药品包装机的一个特点是安瓿从贴标机进料，移液器从分拣台进料。 Beckhoff的XTS系统将产品快速准确地从上游机器输送到装盒机的装载区。如有需要，产品可以在进料系统中进行缓冲。30个"搬运工"，即小型独立运输模块，沿着轨道系统移动。它们配备了相应的格式部件，用于运输安瓿和移液器。在自动分离之后，将每五个产品放入一个"搬运工"。然后，八个 "搬运工 "在Schubert装盒机的装载机器人下方进行分组。这个机器人工具能够一次性拾取40个安瓿或移液管，并将它们10个一组进行预分组。随后，另一个机器人，为与此同时在Transmodul上等待的纸盒从预分组产品中拾取所需数量的产品，然后将已贴好标签的小瓶单独放入盒中。在放入药品说明书后，对纸盒进行封闭并贴上标签，然后进入捆扎机、装箱机，最后进入码垛机。
总体性能
- Schubert-Pharma的交钥匙系统
- 安瓿和小瓶有17种不同的格式
- 30分钟内可完成格式转换
- 每分钟可输出多达420个产品
- 使用Transmodul（运输小车）
